Met de wereldwijde opkomst van afgelegen microgrids en batterij-energieopslagsystemen (BESS), het implementeren van een gestandaardiseerde Ccontainer Szonne-montage Systeem is een zeer praktische oplossing geworden voor off-grid stroom. Echter vereist het ontwerpen van een array die structurele stabiliteit garandeert onder hoge windbelastingen—zonder gecompromitteerd lassen of boren in de container—een nauwkeurig structureel ontwerp. In dit technische overzicht bevelen we een gestandaardiseerde configuratie aan op basis van onze gevestigde 2x6-15degprojecttekeningen, waarbij wordt geanalyseerd hoe een funderingsloze, $150\text{ km/h}$ windbestendige opstelling kan worden gerealiseerd.

Belangrijkste toepassingsscenario's ：

1. Voorgeponste modulaire componenten & assemblage

Het kenmerkende voordeel van dit systeem is de 100% bout-assemblage zonder lassen op locatie, wat de opzet van de Szonne-Ppaneel Mmontage Structuur .

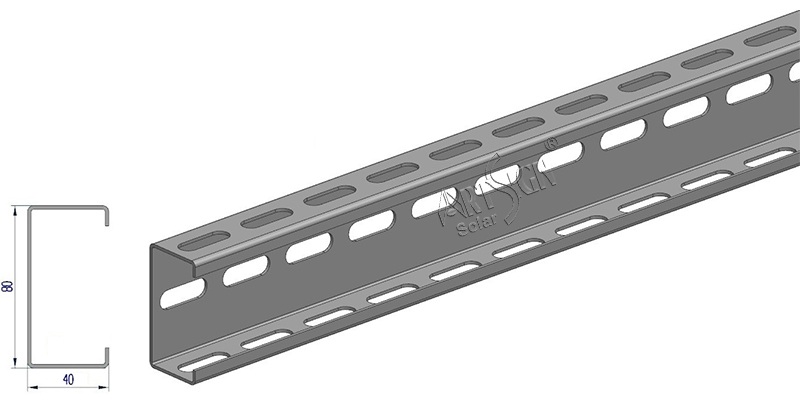

(1) Driezijdig gesleufd C-staal : De volledige primaire structuur is vervaardigd uit 80 x40 x1,8 mm C-vormig staal. Het heeft doorlopende langwerpige sleuven aan drie zijden, wat ultieme verstelbaarheid biedt en boren of lassen op locatie elimineert.

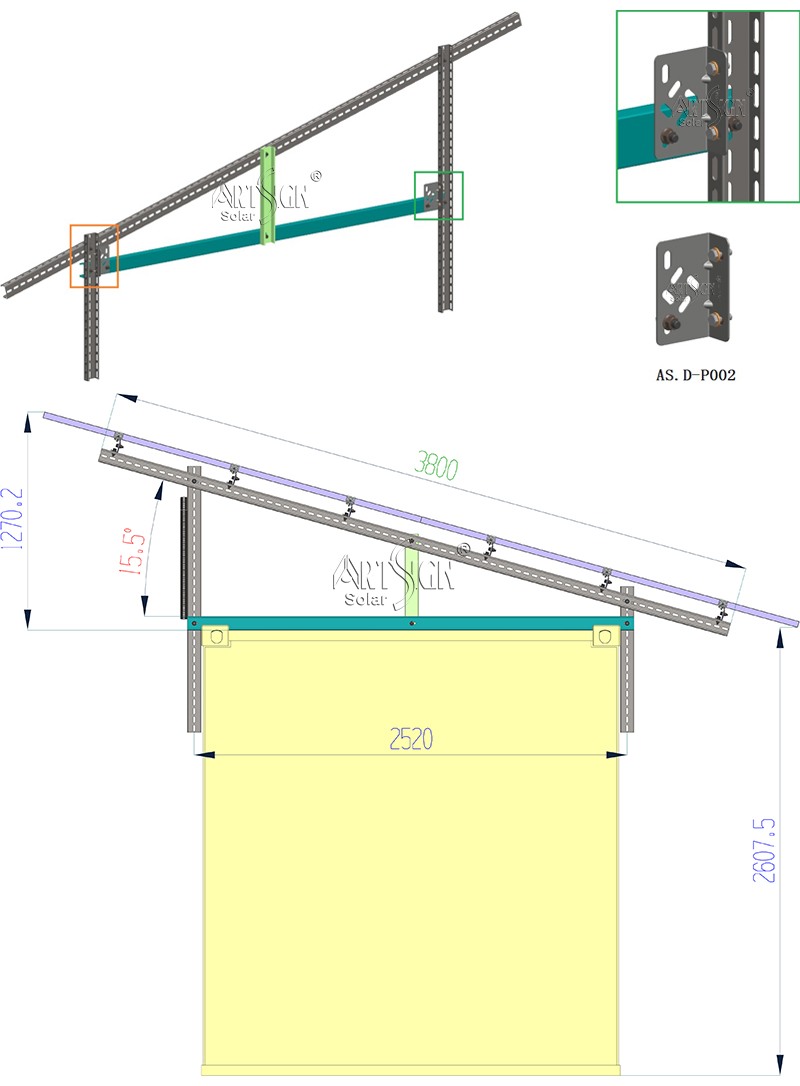

(2) Universele L-connectoren & frame-opbouw : Zware AS. D-P002multi-sleuf L-beugels (dikte: 3,0 mm) fungeren als universele scharnieren. In combinatie met boutsets vergrendelen ze de kruisende C-staal elementen tot een stabiele vaste hellingshoek van 15,5°.

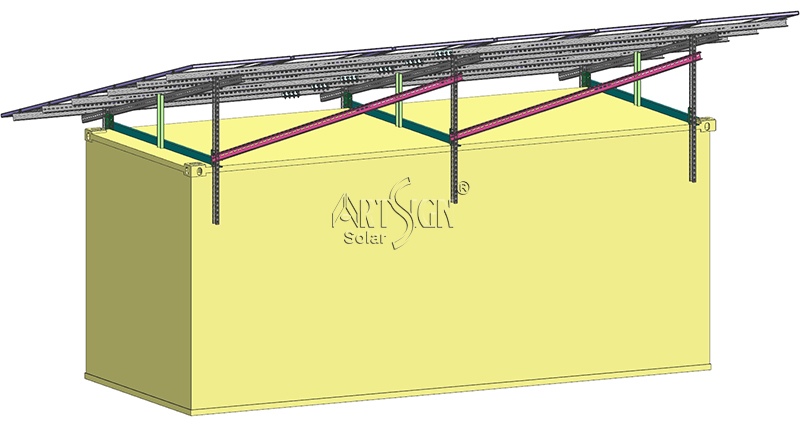

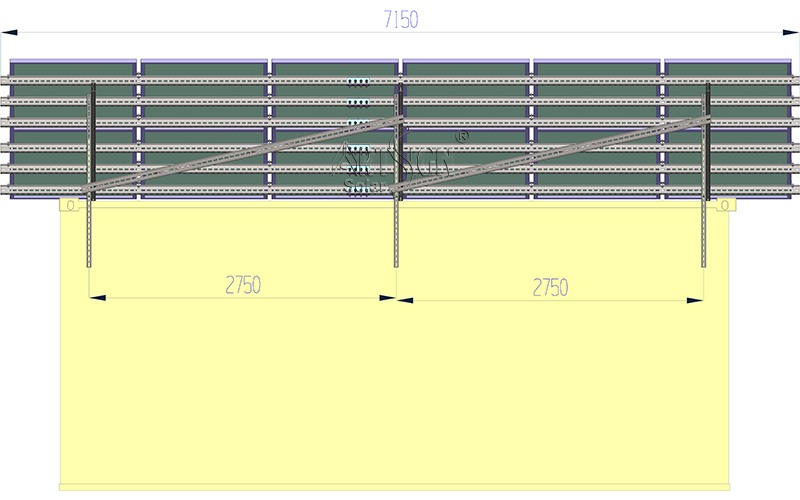

(3) Containerklemmen & rasterversterking :De frames overspannen het standaard 20ft containerdak. Gespecialiseerde dwarsbalken vergrendelen zich via mechanische klemmen op het stijve bovenframe van de container. Langsrails en kruis-diagonale schoren worden vervolgens gebout om zijdelingse verschuiving te voorkomen.

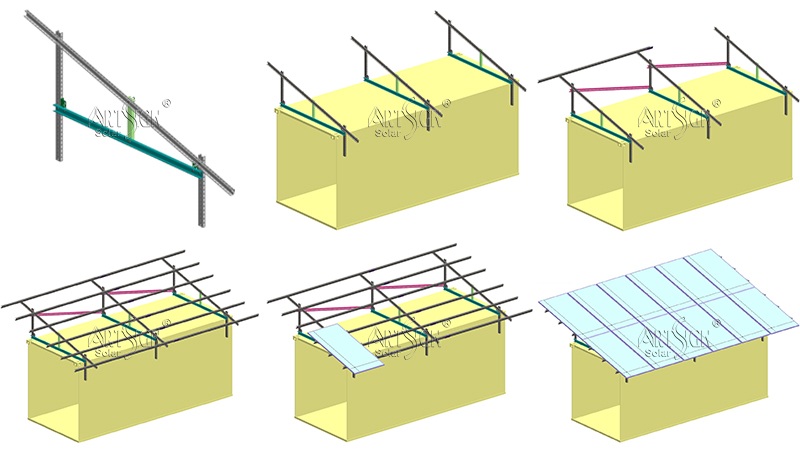

2. Containerized solar mounting Installatiegids：

3. Materiaalspecificatie en kernkenmerken：
Om een levensduur van 25 jaar te garanderen maakt deze hoogsterkte Shipping Container Solar Racking gebruik van zink-aluminium-magnesium staal ( S350GD+ZM) voor alle C-profielen.
(1)Zink-aluminium-magnesium (Zn-Al-Mg) coating : Het heeft een uitstekend zelfherstellend snijrandeffect, wat aanzienlijk betere corrosiebestendigheid biedt dan traditioneel thermisch verzinkt staal in zware buitenomgevingen.

(2)150 km/h gecertificeerde windbestendigheid : Dankzij het rigide 3-punts verticale ondersteuningsontwerp per frame (voor-, midden- en achterpijlers) en kruis-diagonale versteviging optimaliseert het systeem de gewichtsverdeling en weerstaat het gemakkelijk windsnelheden tot 150 km/h .
(3)Geen lassen, schadevrije installatie : Door volledig te vertrouwen op voorgeponste C-profielen en mechanische klemverbindingen blijven de originele anticorrosieverf en de structuur van de container 100% intact, waardoor waterleakage of roestvorming tijdens langdurige inzet.

Als u gedetailleerde technische datasheets, CAD-tekeningen of op maat gemaakte Gecontaineriseerde zonnepaneelmontage lay-outs nodig heeft, neem dan contact op met ons engineering supportteam.E-mail:sales@artsign.net.cn, Whatsapp / Wechat / Skype:+008618030235875, bedankt.
