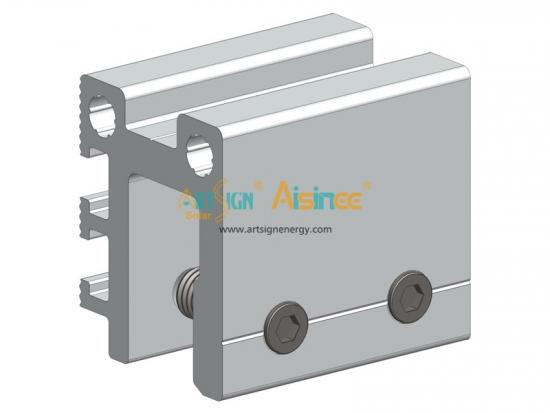

Montagesysteem met klemmen voor staande naad metalen daken voor zonne-energie

Niet-penetrerende aluminium klemmen voor staande naad metalen daken | Art Sign

Ontwerpkenmerken

— Niet-penetrerende dakbescherming: Speciaal ontworpen voor metalen daken met staande naad, en levert een klemoplossing met nul penetratie die stevig wordt gemonteerd zonder de dakplaten te beschadigen of te doorboren.
— Aanpasbare snijlengtes: Verkrijgbaar in op maat gemaakte geëxtrudeerde lengten volgens klantspecificaties en projectvereisten om de fittingefficiëntie en lastverdeling te maximaliseren.
— Veelzijdige montagecompatibiliteit: Integreert direct met midden- en einklemmen om zonnepanelen vast te zetten, of combineert naadloos met L-beugels en L-voeten om diverse zonnemouwingsrails te ondersteunen.

Profieloverzicht

          Flexibele afmetingen: De standaardlengte is 50 mm, terwijl aangepaste lengten volledig kunnen worden afgestemd op uw specifieke projectvereisten

Op maat ontworpen voor specifiek profiel met staande naad

          Precisie-ontworpen om strikt te voldoen aan de afmeting van een enkel dakprofiel met staande naad, wat zorgt voor een exacte pasvorm, maximale klemkracht en nul risico op dakpenetratie of lekkage.

Flexibele snijlengten & dubbele toepassingsmodi:

          Aanpasbare lengte-opties: Aangepaste geëxtrudeerde lengten buiten de standaardmaten kunnen op aanvraag worden gemaakt om te voldoen aan specifieke structurele en belastingseisen.

Lengte van 50 mm:Ontworpen om te worden gecombineerd met L-beugels of L-voeten ter ondersteuning van standaard aluminium montagerails.
Lengte van 70 mm:Biedt een uitgebreide ondersteuningsbasis om zonnepanelen direct vast te zetten met midden- en eindklemmen, waardoor extra rails overbodig zijn.

Veelzijdige railcompatibiliteit

          Integreert naadloos met een breed scala aan standaard en zware aluminium profielen om aan hoge structurele eisen te voldoen.

Binnenverpakking: doos	Buitenverpakking: pallet

Industrieel staande naad dak zonne-energiesysteem in San Salvador, El Salvador

Niet-penetrerende en railoze oplossing, waterdicht en kosteneffectief, werkt direct met midden- en eindklemmen. Eenvoudig te verpakken, transporteren en installeren.

Klik om meer te zien N-serie dakklem (staande naad dakklip);

AS-N1A-50	AS-N2E-50	AS-N2F-50	AS-N3-50
AS-N4-50	AS-N5-50	AS-N5B-50	AS-N7-70
AS-N10-50	AS-N12

FAQ1: Hoe voorkomt deze beugelklem dat trapeziumvormige metalen daken instorten of vervormen?

A: De klem is speciaal gevormd om precies aan te sluiten op de geometrie van standaard trapeziumvormige metalen dakprofielen. Dit nauwkeurig passende ontwerp verdeelt de klemdruk gelijkmatig over de nok, waardoor doorbuiging van de platen, structurele instorting of oppervlaktevervorming tijdens en na de installatie wordt voorkomen.

FAQ2: Welke materialen worden gebruikt en hoe gaat het product om met weersbestendigheid buitenshuis?

A: Gemaakt van hoogwaardige, geanodiseerde aluminiumlegering (AL6005-T5) met roestvrijstalen bevestingsmiddelen, biedt deze klem een hoge corrosiebestendigheid. Bovendien is hij uitgerust met hoogwaardige EPDM-rubberen pakkingen die een waterdichte afdichting behouden tegen regen, UV-straling en extreme temperatuurschommelingen.

FAQ3: Hoe wordt deze klem op het staaldak geïnstalleerd?

A: De klem wordt direct boven de trapeziumvormige ribbe geplaatst en vastgezet met behulp van zelfborende schroeven die door het middelpunt worden ingedraaid. Dit gecentreerde bevestigingsmechanisme zorgt voor een gebalanceerde structurele stabiliteit en verkort tevens de installatietijd op de bouwplaats.

FAQ4: Kan deze klem worden gebruikt met verschillende soorten aluminium solar rails, zoals DR21 rails?

A: Ja. De klem heeft een veelzijdig ontworpen bevestiging die naadloos aansluit op standaard L-voetadapters. Door een L-voet aan de bovenkant van de klem te bevestigen, kunt u eenvoudig verschillende aluminium railsystemen — waaronder DR21 rails — verbinden om uw zonnepanelenopstelling stevig te ondersteunen.

FAQ5: Is extra waterdichtingskit vereist tijdens de installatie?

A: Er is geen extra vloeibaar afdichtmiddel nodig. Het vooraf geïnstalleerde EPDM-rubberen kussentje creëert automatisch een strakke, lekvrije barrière rond het doorvoerpunts wanneer de zelftappende schroef wordt vastgedraaid, waardoor waterinfiltratie en vouchtroest effectief worden geblokkeerd.
