c type koolstof hoed sectie stalen zonnepaneel grond montagebeugel - u95 pijler
· ontwerpkenmerken
① zuiniger en gemakkelijker te installeren.
② weinig elementen, snelle installatie.
③ hdg of zin-alu-mag materiaal voor optie.
· oppervlakte behandeling:
80 μm dik. thermisch verzinkt staal of verzinkt staal, 10 μm thk. geanodiseerd aluminium, roestvrij staal 304 of stalen q235b bouten en moeren.
·ontwerpsterkte:
de structuur is ontworpen volgens het verzoek om windbelasting of sneeuwbelasting.
· Certificering:
japans jis, australië as / nzs 1170.2-wind load report; sgs rapport - chemische en fysische test.
categorie:grondmontage
geschikt voor | open veld |
module | omlijst, dunfilm |
materiaal & oppervlaktebehandeling | 80umthk. thermisch verzinkt staal of zin-mag staal, 10um thk. geanodiseerd aluminium 6005-t5, RVS 304 bouten en moeren |
kleur | zilver, zwart of klantvereiste |
module oriëntatie | landschap en portret |
windbelasting | max. 60 m / s |
sneeuwbelasting | maximaal 1,5kn / m2 |
normen | australië as / nzs 1170.2, ce, sgs, din 1055, jis |
garantie | 20 jaar |
as-al-ced | als-al-cmd | as-srs-c80-03 |
als-c80 | as-ssj | zoals 90 × 95 |
volgens aangepaste windbelasting en sneeuwbelastingverzoek, na sterkteberekening, zal de ingenieur k-structuur kiezen voor hoge belastingverzoek, v-structuur voor normale belasting. |
c type koolstof hoed sectie stalen zonnepaneel grond montagebeugel - u95 pijler
stap 1 rammen pijler. | stap 2 het bevestigen van de k strucutre op de pilaar. | |

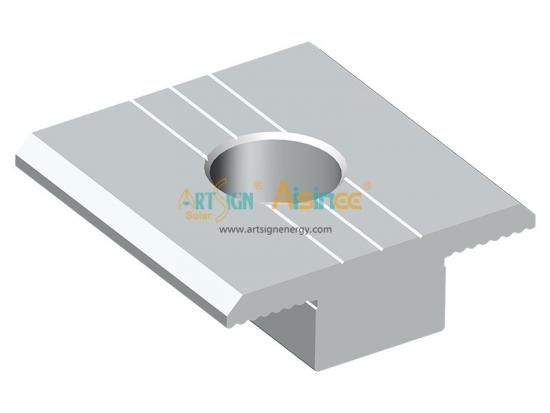

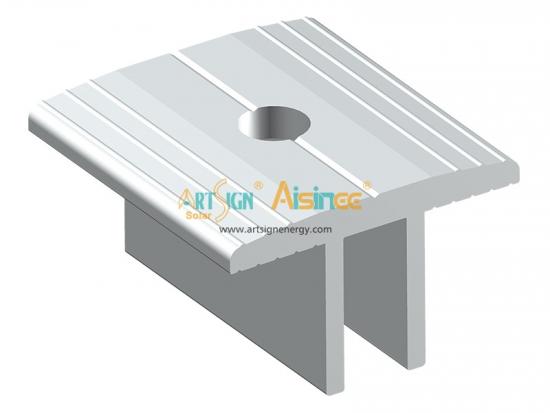

stap 4 monteer het zonnepaneel op de rail met klemmen. | stap 3 installeer de rails. |
