Oost-West montagesysteem voor platte daken op zonne-energie

Oost-West-montagesysteem voor plat dak op zonne-energie dat kan worden geïnstalleerd op een plat dak van beton en een metalen dak, terwijl de graad 10 graden of een ander aangepast verzoek kan worden bevestigd.
  • Item nr.:

    AS-FR-EWTK
  • Doorlooptijd:

    7-15 days for LCL, 20 days for FCL
  • Herkomst van het product:

    China
  • Verzendhaven:

    Xiamen port, China
  • Betaling:

    100% TT, L/C at sight
  • Oppervlakte behandeling:

    natural or black

  • Product detail

Oost-West montagesysteem voor platte daken op zonne-energie

Hellingshoek 10°, binnen 43 m/s windbelasting, zolang de lengte van de zonnemodule  binnen 1100 mm ligt, kunnen twee modules één achterpoot delen.

Als de lengte van de zonnemodule meer is dan 1100 mm, of als de windbelasting meer is dan 43 m/s,  moet elke module een aparte achterpoot gebruiken.

Naast bovengenoemde 10°inclinatie hebben we ook 15° en 20°tilt naar keuze.


· Ontwerpkenmerken

  ①  Geschikt voor betonnen platte daken en de grond.
  ②
Hoek kan 10 ° worden vastgezet of worden aangepast.
  ③
Geschikt voor liggende en staande paneeloriëntatie.

  ④  Zonnepaneel geïnstalleerd met oriëntatie op het oosten en het westen, het optimaliseert de dakruimte door de stroomproductie te vergroten.

  ⑤  Eenvoudige montageoplossingen voor zonne-energie op plat dak met minder benodigde onderdelen, minder werk ter plaatse.

  ⑥  Geschikt voor installatie op zowel commerciële als residentiële platte daken.



· Oppervlaktebehandeling:
  10μm thk. Geanodiseerd aluminium, RVS 304 bouten en moeren.


· Ontwerpsterkte:
  geschikt voor verschillende soorten windbelasting en sneeuwbelasting.


· Certificering:
  Australië AS/NZS 1170.2-Windbelastingrapport; SGS rapport-Chemische & Fysische test.



Paneelontwerp staand of paneelontwerp Liggend


Categorie: Montage op plat dak


Geschikt voor
  betonnen plat dak en metalen dak
Modulair
  Ingelijste, dunne film
Materiaal- en oppervlaktebehandeling
  10um thk. Geanodiseerd aluminium 6005-T5, roestvrijstalen 304 bouten en moeren
Kleur
  zilver, zwart of klantenvereiste
Moduleoriëntatie
  Landschap en portret
Windbelasting
  Maximaal 60 m/sec
Sneeuwbelasting
  Maximaal 1,5 kn/m2
Normen
  Australië AS/NZS 1170.2, CE, SGS, DIN 1055, JIS
Garantie
  20 jaar






AS-DEC AS-DMC




AS- AFL-03
D10
AS-ABL-03-10EW



AS-A-A160
AS-ABL-03-D15
AS-ABL-03-D 20




Stap 1
Vaste poten aan de betonnen fundering of de grond.


Stap 2
Fix Art Sign Solar Aluminium Rails met de poten.


Stap 3
Installatie van zonnepanelen, bevestig ze met middenklem op zonne-energie, eindklem.


Oost-West montagesysteem voor platte daken op zonne-energie






Vertrekken Bericht
Als u geïnteresseerd bent in onze producten en wilt u meer details weten,neem dan hier een bericht achterlaten,zullen we antwoorden u zo snel als we kunnen.
Gerelateerde producten
Solar mounts for flat roofs
Zonnepaneel pv-beugel montage op plat dak U-balk-driehoekset
U-balk Triangle-kit is geschikt voor metalen tinnen daken, betonnen platte daken en open veld, terwijl de graad vast of verstelbaar kan zijn van 10-15,15-30 graden, en ook een railloos ontwerp kan zijn.
Solar panel flat roof mounting system
Zonnepanelen plat dak montage systeem - regelbare kanteling kit
zonnepanelen plat dak montage systeem-regelbare kanteling kit die kan worden geïnstalleerd op een betonnen plat dak en metalen dak, ondertussen de graad kan vast of instelbaar van 10-15, 15-30,30-60 graden.
solar mounts for flat roofs
Zonne-mounts voor platte daken - Hoek, bar driehoek kit
zonne-mounts voor platte daken - Hoek, bar driehoek kit is handig om te installeren met voorgemonteerd,kan worden geïnstalleerd op een betonnen plat dak , ondertussen de graad kan vast of regelbaar van 10 tot 30, 30 tot 60 graden.
Flat roof solar mount for solar panel
Plat dak zonne-montage - C type staal geballast dak montage systeem
Plat dak zonne-montage - C type staal geballast dak montage systeem, die kan worden geïnstalleerd op een betonnen plat dak,niet-penetrerende het dak,pre-en-klare structuur maakt de installatie eenvoudiger en meer flexibele,op maat gemaakte kantelhoek.
east-west solar mounting system
ART SIGN Dakdragers op zonne-energie Ballastmontageframe Oost - West montagesysteem
Zonnemontage op oost-west platte daken is een groeiende trend bij montage op platte commerciële en industriële daken. Door modules rug aan rug te plaatsen, kan ruimte voor moduleschaduw worden vermeden, kunnen meer modules in hetzelfde gebied worden geplaatst en kan de stroomproductie worden verhoogd.
support for solar panel on roofs
Zonnepaneel plat dak montagesysteem - verstelbare kantelkit verhoogde doorrijhoogte
zonnepaneel plat dak montagesysteem verstelbare kantelkit die kan worden geïnstalleerd op betonnen plat dak en metalen dak, terwijl de graad kan worden vastgezet of verstelbaar van 10-15, 15-30,30-60 graden.
adjustable tilt flat roof solar racking
PLAT DAK - Verstelbare kantelbare montagebeugel voor zonne-energie met inklapbare kantelbare poten
zonne-steunen voor platte daken - Verstelbare kantelbare zonne-montagebeugel met opvouwbare kantelpoten die handig te installeren is met voorgemonteerde, kan worden geïnstalleerd op een betonnen plat dak, terwijl de graad kan worden vastgezet of verstelbaar van 10-30, 30-60 graden .
adjustable tilt flat roof solar racking
C41x41 stalen driehoekset
C41x41 stalen driehoekset, gemakkelijk te installeren omdat deze voorgemonteerd is, kan op een betonnen plat dak worden geïnstalleerd.
solar tripod bracket
Nieuw ontwerp PV-paneelmontageconstructies stalen driehoekige beugels
Gebruikt voor zonne-montagebeugels met tinnen dak/plat dak, staalmateriaal kan sterker zijn.
Vijf duizend twee honderd een
Zonne-PV-paneel dakmontage Aluminium D-rail 6#
Aluminium grondrails voor zonnepanelen AS-DR-06, die het meest geschikt is voor grondmontage van zonnepanelen, terwijl er verschillende profielafmetingen zijn voor optie, verschillende afmetingen van aluminium rail zijn geschikt voor verschillende sterkteverzoeken.
Vijf duizend twee honderd een
staande naad metalen dak zonne-pv montage clips systeem
staande naad metalen dak zonne-pv montage clips systeem met 20 jaar garantie , materiaal is geanodiseerd aluminium 6005-T5 en roestvrij staal 304. producten zijn voorgemonteerd , eenvoudig te installeren om arbeidskosten en installatietijd te besparen.
solar rooftop mounting aluminium
Heet verkoop Kantelbare voorpoot Achterpoot Paneel Zonne-montage Verstelbaar
Zonnepaneel plat dak verstelbaar montagesysteem voorpoten zijn de accessoires van de zonne-platte dakkantelkit, we kunnen 10-15, 15-30, 30-45 graden voor optie bieden.
solar panel roof mount roof hook 103
zonnepaneel dakmontagesysteem beugel dakhaak 103.
zonne-montagebeugel dakhaak 103. is een van de railloze oplossingen voor zonne-montagebeugels , het 's is eenvoudig te installeren met zonne-middenklem en zonne-eindklem . het materiaal dat we gebruiken is aluminium 6005-T5 , met anodisatiebehandeling , de oppervlaktebehandeling is met een dikte van meer dan 10um . het aluminium is licht voor trans9
cold formed steel profile
Koudgevormd stalen profiel solar grondmontage - C100x50 sectie
Koudgevormde stalen profiel zonne-grond montage - C100x50 sectie wordt gebruikt voor grond zonne-project. Het is goedkoper, sterker en gemakkelijker te installeren.
rack for flat roof mount for solar
# A232 Vaste 10° achterpoten aluminium plat dakdragersysteem op zonne-energie
Achterpoten maken deel uit van een 4# platdakdragersysteem met kanteling van 10°.
aluminum solar structure rail
Solar Aluminium montagerails AS-R-17 #
Solar Aluminium montagerails AS-R-17 # wordt voornamelijk gebruikt voor grondmontagesysteem, de gedesgineerd is geschikt voor landscape Installatie paneel.
Stainless steel bolt M8*30
Roestvrijstalen bout M8 * 30 met stalen moer en plastic beker
Roestvrijstalen bout M8 * 30 Met stalen moer en plastic beker voor zonnebevestigingssysteem kan worden gebruikt op platte dak zonnestructuur en grond Solar PV Montage Systeem.
Solar mounting rail splice kit

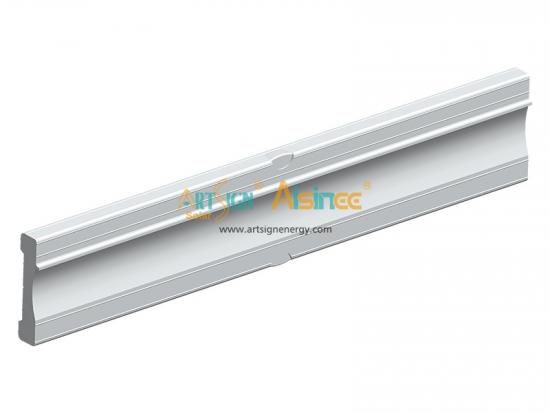

Geanodiseerd aluminium fotovoltaïsch paneelverbindingsstuk voor montagerail op zonne-energie ​DRS 2#
